Trong sản xuất công nghiệp hiện đại, cánh tay robot 6 bậc tự do là thiết bị tự động hóa được ứng dụng rộng rãi nhất. Với 6 trục chuyển động độc lập, loại robot này có thể mô phỏng gần như toàn bộ các thao tác phức tạp của cánh tay con người — từ gắp sản phẩm, hàn, sơn đến lắp ráp linh kiện chính xác đến từng phần mười milimét.

Vậy robot 6 bậc tự do có cấu tạo như thế nào? Nguyên lý vận hành ra sao? Và khi nào doanh nghiệp nên đầu tư dòng robot 6 trục thay vì các dạng robot 3-4-5 bậc? Bài viết dưới đây từ Trung Nguyên TNT sẽ phân tích chi tiết từ góc nhìn kỹ thuật thực tế, giúp các nhà máy đưa ra quyết định đầu tư đúng đắn.

Bài viết liên quan:

• Tầm quan trọng của cánh tay robot công nghiệp trong quá trình sản xuất nhựa
• Những ứng dụng của cánh tay robot trong quá trình sản xuất nhựa
• Khám phá các loại cánh tay robot ngành nhựa

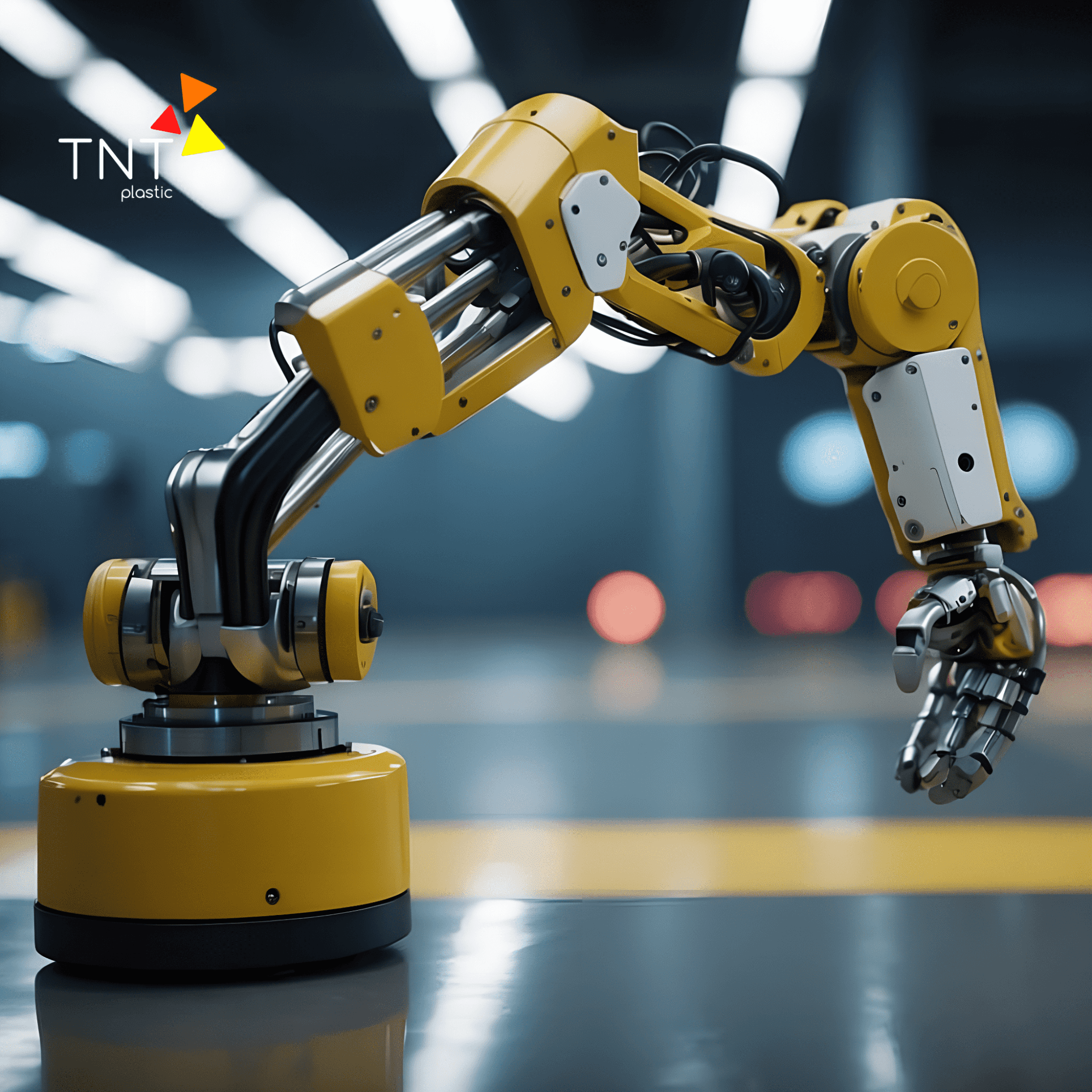

Ứng dụng tuyệt vời của cánh tay robot 6 bậc trong sản xuất
(Nguồn: Kênh thông tin điện tử Xe và Công nghệ)

Bậc tự do (DOF) trong robot công nghiệp là gì?

Trước khi tìm hiểu về cánh tay robot 6 bậc, cần nắm rõ khái niệm nền tảng: bậc tự do (Degrees of Freedom — viết tắt là DOF).

Bậc tự do là số lượng chuyển động độc lập mà một cơ cấu cơ khí có thể thực hiện trong không gian. Mỗi bậc tự do tương ứng với một khớp quay (revolute joint) hoặc khớp tịnh tiến (prismatic joint), được điều khiển bởi một động cơ servo riêng biệt.

Trong không gian 3 chiều (3D), để một vật thể đạt được khả năng di chuyển và xoay hoàn toàn tự do, cần tối thiểu 6 bậc tự do: 3 bậc cho chuyển động tịnh tiến (X, Y, Z) và 3 bậc cho chuyển động quay (Roll, Pitch, Yaw).

Đó chính là lý do robot 6 bậc tự do được coi là tiêu chuẩn vàng trong tự động hóa công nghiệp — vì nó có đủ khả năng tiếp cận bất kỳ điểm nào trong vùng làm việc, từ bất kỳ góc độ nào.

Một nguyên tắc đơn giản khi chọn robot: Nếu ứng dụng chỉ yêu cầu gắp-đặt theo phương thẳng đứng, robot 3-4 bậc là đủ. Nhưng khi cần thao tác xiên góc, xoay cổ tay hoặc tiếp cận vị trí hẹp bên trong khuôn — bắt buộc phải dùng robot 6 bậc tự do.

Cánh tay robot 6 bậc tự do là gì?

Cánh tay robot 6 bậc tự do (còn gọi là robot 6 trục, cánh tay robot 6 trục hoặc robot công nghiệp 6 bậc) là loại robot được thiết kế với 6 khớp quay nối tiếp, mỗi khớp tạo ra một bậc tự do độc lập.

Nhờ cấu trúc 6 khớp này, cánh tay robot trong công nghiệp có khả năng:

• Di chuyển đầu công tác (end effector) đến bất kỳ tọa độ nào trong vùng làm việc.
• Xoay và nghiêng đầu gắp theo mọi hướng — tương tự cách cổ tay và bàn tay con người hoạt động.
• Thực hiện các đường cong phức tạp (contour path) khi hàn, sơn, hoặc phay.

Về cơ bản, nếu so sánh với cánh tay người, robot 6 bậc sẽ có: khớp vai (2 bậc), khớp khuỷu tay (1 bậc) và khớp cổ tay (3 bậc). Sự kết hợp này cho phép robot đạt đồng thời cả vị trí lẫn hướng — điều mà các dạng robot ít bậc hơn không thể làm được.

2. Cấu tạo chi tiết cánh tay robot 6 trục tự do

Chân đế và khớp quay gốc (Base & Joint 1)

Chân đế là bộ phận cố định, được bắt bulông xuống nền nhà xưởng hoặc đế máy ép nhựa. Chân đế thường đúc từ gang hoặc hợp kim nhôm cường lực, tích hợp hệ thống giảm chấn.

Khớp quay gốc (Joint 1) nằm ngay trên chân đế, cho phép toàn bộ thân robot xoay 360° quanh trục thẳng đứng. Đây là khớp chịu tải lớn nhất, thường dùng hộp giảm tốc hành tinh (planetary gearbox) hoặc hộp giảm tốc sóng hài (harmonic drive) để đảm bảo độ chính xác cao dưới tải nặng.

Cánh tay trên, cánh tay dưới và các khớp nối (Link & Joints 2-3)

Khớp 2 (Shoulder) và Khớp 3 (Elbow) là hai khớp tạo chuyển động nâng/hạ và đưa tay vào/ra. Cánh tay dưới (Lower Arm) và cánh tay trên (Upper Arm) được chế tạo từ thép đặc hoặc nhôm đúc, tối ưu giữa độ cứng vững và trọng lượng.

Hai khớp này quyết định tầm với (reach) và tải trọng (payload) tối đa của robot. Động cơ servo tại khớp 2-3 thường có công suất lớn nhất trong cả hệ thống, vì phải nâng toàn bộ trọng lượng cánh tay cùng sản phẩm.

Cổ tay robot — 3 khớp cuối (Wrist: Joints 4-5-6)

Đây là bộ phận then chốt tạo nên sự khác biệt giữa robot 6 bậc và các dạng robot ít bậc hơn. Ba khớp cuối tạo ra 3 chuyển động quay:

• Roll (khớp 4): Xoay quanh trục dọc cánh tay.
• Pitch (khớp 5): Nghiêng lên/xuống đầu công tác.
• Yaw (khớp 6): Xoay đầu công tác — quyết định hướng cuối cùng của gripper hoặc đầu hàn.

Mỗi khớp được trang bị encoder tuyệt đối (absolute encoder) với độ phân giải lên đến hàng triệu xung/vòng, cho phép kiểm soát góc xoay chính xác đến ±0,01°.

Bộ điều khiển và hệ thống cảm biến (Controller & Sensors)

Bộ điều khiển là “bộ não” của cánh tay robot, chịu trách nhiệm:

• Tính toán động học thuận (Forward Kinematics): Từ góc các khớp → xác định vị trí đầu công tác.
• Tính toán động học nghịch (Inverse Kinematics): Từ vị trí mong muốn → tính ngược góc các khớp cần đặt.
• Nội suy quỹ đạo (Trajectory Interpolation): Tạo đường đi mượt mà giữa các điểm.

Hệ thống cảm biến bao gồm: encoder tại mỗi khớp, cảm biến lực/momen (force/torque sensor) tại cổ tay, cảm biến va chạm và công tắc dừng khẩn cấp (E-Stop). Toàn bộ được điều phối qua giao thức truyền thông công nghiệp như EtherCAT, PROFINET hoặc DeviceNet.

Khi chọn robot cho dây chuyền ép nhựa, hãy ưu tiên dòng có giao thức truyền thông mở (EtherCAT hoặc PROFINET). Điều này giúp robot tích hợp trực tiếp với PLC và HMI của máy ép, đồng bộ tín hiệu mở khuôn — gắp sản phẩm — đóng khuôn trong cùng một chu kỳ.

Đặc điểm nổi bật của cánh tay robot 6 bậc công nghiệp

• Khả năng chuyển động đa chiều: Robot có thể thực hiện các chuyển động tự do theo 6 hướng khác nhau trong không gian, mô phỏng được hầu hết các chuyển động của cánh tay con người. Điều này cho phép robot thích ứng với nhiều tác vụ phức tạp.
• Phạm vi hoạt động rộng: Nhờ thiết kế đa khớp và nhiều trục, robot có khả năng vươn tới những vị trí khó tiếp cận, thao tác trong không gian hẹp và thực hiện các thao tác đa dạng trong vùng làm việc được định sẵn.
• Vận hành chính xác: Nhờ được trang bị hệ thống cảm biến tiên tiến kết hợp với bộ điều khiển thông minh, robot có thể thực hiện các thao tác với độ chính xác cực cao, đáp ứng yêu cầu khắt khe trong sản xuất.
• Tính linh hoạt trong vận hành: Người dùng có thể lập trình cho robot thực hiện đa dạng các nhiệm vụ, từ đơn giản đến phức tạp, dễ dàng thay đổi chương trình để thích ứng với các yêu cầu sản xuất khác nhau.
• Tích hợp an toàn: Robot được trang bị các cơ chế bảo vệ như cảm biến va chạm, nút dừng khẩn cấp và vùng an toàn được định nghĩa sẵn, đảm bảo an toàn cho người vận hành và thiết bị xung quanh trong quá trình hoạt động.

Cấu tạo chi tiết của các cánh tay robot
(Nguồn: VTC News)

Nguyên lý hoạt động của cánh tay robot 6 bậc tự do

Cánh tay robot 6 bậc tự do hoạt động theo nguyên lý chuỗi động học hở (open kinematic chain): các khâu (link) được nối tiếp nhau bằng các khớp quay, tạo thành một chuỗi từ chân đế đến đầu công tác.

Quy trình vận hành cơ bản:

• Bước 1 — Lập trình: Người vận hành sử dụng Teach Pendant (bảng điều khiển cầm tay) hoặc phần mềm mô phỏng offline để dạy robot các điểm làm việc.
• Bước 2 — Tính toán quỹ đạo: Bộ điều khiển tính toán động học nghịch, xác định góc quay cần thiết cho từng khớp tại mỗi thời điểm. Hệ thống sử dụng mô hình Denavit-Hartenberg (D-H) để mô tả chính xác mối quan hệ hình học giữa các khớp.
• Bước 3 — Thực thi: Động cơ servo tại 6 khớp đồng thời quay đến góc đã tính, encoder liên tục phản hồi vị trí thực tế để bộ điều khiển hiệu chỉnh sai lệch theo vòng điều khiển kín (closed-loop control).
• Bước 4 — Kiểm soát lực: Cảm biến lực/momen tại cổ tay giám sát lực tiếp xúc, đặc biệt quan trọng trong các ứng dụng lắp ráp, đánh bóng hoặc kiểm tra chất lượng.

Toàn bộ chu kỳ này diễn ra trong vài giây, với độ lặp lại (repeatability) thường đạt ±0,02 mm đến ±0,05 mm — vượt xa khả năng của bất kỳ công nhân thủ công nào.

Robot công nghiệp thường có mấy bậc tự do? — so sánh 3 bậc, 4 bậc, 5 bậc và 6 bậc

Câu hỏi “robot công nghiệp thường có mấy bậc tự do” là thắc mắc phổ biến khi doanh nghiệp bắt đầu tìm hiểu về tự động hóa. Dưới đây là bảng so sánh giúp doanh nghiệp hình dung rõ hơn:

Đối với nhà máy ép nhựa, robot 5 bậc (5-Servo) là lựa chọn phổ biến nhất cho ứng dụng gắp sản phẩm ra khỏi khuôn, nhờ tốc độ cao và chi phí hợp lý. Tuy nhiên, khi dây chuyền yêu cầu thêm thao tác phụ — như xoay sản phẩm để xếp chồng, cắt đuôi keo ở nhiều góc, hoặc đặt insert vào khuôn — thì robot 6 bậc tự do mới đáp ứng được.

Đối với các ứng dụng hàn, sơn phủ, đánh bóng bề mặt cong, cánh tay robot 6 trục là lựa chọn duy nhất do yêu cầu kiểm soát đồng thời cả vị trí lẫn hướng của đầu công tác.

Thông số kỹ thuật cần quan tâm khi chọn cánh tay robot 6 bậc

Khi đánh giá một cánh tay robot 6 bậc tự do, doanh nghiệp cần xem xét 5 thông số cốt lõi sau:

Tải trọng (Payload)

Là khối lượng tối đa mà đầu công tác có thể nâng (bao gồm cả trọng lượng gripper). Các dòng robot 6 bậc công nghiệp phổ biến có payload từ 3 kg (dành cho lắp ráp điện tử) đến 300 kg (dành cho vận chuyển, hàn nặng).

Với nhà máy nhựa, payload phổ biến nằm trong khoảng 5-20 kg, đủ để gắp các sản phẩm nhựa gia dụng, linh kiện ô tô hoặc phôi PET.

Tầm với (Reach)

Là khoảng cách tối đa từ tâm chân đế đến đầu công tác. Tầm với quyết định diện tích vùng làm việc. Các dòng phổ biến có tầm với từ 500 mm (robot nhỏ lắp ráp) đến 3.500 mm (robot hàn xe hơi).

Độ lặp lại (Repeatability)

Là sai số khi robot quay lại cùng một điểm sau nhiều lần di chuyển. Đây là chỉ số quan trọng nhất đánh giá chất lượng robot. Các dòng tên tuổi như FANUC, ABB, KUKA, Yaskawa thường đạt độ lặp lại ±0,02 mm đến ±0,05 mm.

Tốc độ tối đa các trục

Tốc độ quay tối đa của từng khớp (đơn vị: °/s) ảnh hưởng trực tiếp đến cycle time — thời gian hoàn thành một chu kỳ thao tác. Với ứng dụng gắp sản phẩm ép nhựa, tổng cycle time (mở khuôn → gắp → đặt → đóng khuôn) thường yêu cầu dưới 6-8 giây.

Cấp bảo vệ (IP Rating)

Robot làm việc trong môi trường bụi, ẩm, hóa chất cần có cấp bảo vệ tối thiểu IP54 (chống bụi) đến IP67 (chống nước hoàn toàn). Đây là yếu tố thường bị bỏ qua nhưng ảnh hưởng trực tiếp đến tuổi thọ thiết bị.

Lợi ích của việc sử dụng cánh tay Robot 6 bậc công nghiệp

Việc sử dụng cánh tay robot 6 bậc trong công nghiệp sản xuất đem lại những lợi ích tuyệt vời sau:

• Nâng cao năng suất: Với cơ chế hoạt động liên tục cùng  công suất cao, cánh tay robot giúp tăng tốc độ sản xuất và đáp ứng nhu cầu lớn của thị trường. Ngoài ra, thiết bị còn được lập trình để thực hiện thao tác một cách chính xác, đồng nhất giúp giảm thiểu sai sót và tránh lãng phí nguyên liệu.

• Tối ưu chi phí nhân công: Hầu hết các cánh tay robot được thiết kế với công nghệ cao, có tuổi thọ trung bình khoảng hơn 35.000 giờ và nhu cầu bảo trì thấp. Do đó, việc ứng dụng cánh tay robot trong sản xuất giúp giảm chi phí nhân công, chi phí đào tạo và quản lý nhân viên một cách đáng kể.

• Đảm bảo môi trường làm việc an toàn: Hiện nay, các cánh tay robot 6 bậc được ứng dụng nhiều trong các phân đoạn công việc có tính chất nguy hiểm, độc hại như: tiếp xúc với nhiệt độ cao, hóa chất,… giúp giảm thiểu tai nạn, bảo vệ sức khỏe cho người lao động.

Lợi ích của việc sử dụng cánh tay robot trong doanh nghiệp
(Nguồn: Vnatech)

Ứng dụng cánh tay robot 6 bậc tự do trong công nghiệp

Với sự linh hoạt và chính xác vượt trội, cánh tay robot 6 bậc tự do hiện nay được ứng dụng rộng rãi trong hầu hết các ngành sản xuất.

Ngành sản xuất nhựa và ép phun

Trong dây chuyền ép nhựa, cánh tay robot trong công nghiệp đảm nhận các công đoạn:

• Gắp sản phẩm ra khỏi khuôn (take-out): Giảm cycle time, tránh sản phẩm bị trầy xước do rơi tự do.
• Cắt đuôi keo (sprue cutting): Cắt chính xác tại nhiều góc mà robot 3-4 bậc không tiếp cận được.
• Đặt insert vào khuôn (insert molding): Yêu cầu độ chính xác ±0,1 mm để linh kiện kim loại nằm đúng vị trí.
• Xếp chồng và đóng thùng: Xoay sản phẩm theo góc tối ưu, xếp chồng gọn gàng lên pallet.

Đối với các nhà máy nhựa, Trung Nguyên TNT cung cấp các giải pháp robot chuyên dụng như robot tay xéo và robot 5 servo 5 trục — tối ưu cho ứng dụng gắp sản phẩm nhựa với tốc độ cao và tích hợp trực tiếp với máy ép.

Ngành ô tô và cơ khí chế tạo

Robot 6 bậc tự do là xương sống của các dây chuyền sản xuất ô tô. Các ứng dụng bao gồm: hàn thân xe (spot welding), sơn phủ bề mặt, lắp ráp bảng điều khiển, gắn kính chắn gió và kiểm tra kích thước bằng camera tích hợp.

Một dây chuyền hàn thân xe hiện đại có thể sử dụng 300-500 robot 6 trục hoạt động đồng thời, hoàn thành một thân xe trong khoảng 60-90 giây.

Ngành điện tử và bán dẫn

Với các linh kiện có kích thước nhỏ (chip, connector, PCB), cánh tay robot 6 trục phát huy thế mạnh nhờ:

• Độ lặp lại cực cao (±0,02 mm).
• Khả năng tiếp cận các vị trí hẹp trên bo mạch.
• Tốc độ gắp-đặt đạt hàng nghìn lượt/giờ.

Ngành logistics và kho vận

Trong hệ thống kho tự động, cánh tay robot 6 bậc tự do kết hợp với hệ thống quản lý kho WMS, công nghệ mã vạch và RFID để thực hiện phân loại, đóng gói, dán nhãn và xếp pallet tự động. Robot có thể phân loại hàng nghìn kiện hàng/giờ với độ chính xác gần như tuyệt đối.

Ngành y tế và nghiên cứu

Cánh tay robot 6 bậc cũng được ứng dụng trong phẫu thuật robot (robotic surgery), nơi yêu cầu thao tác chính xác đến từng micromet. Trong nghiên cứu khoa học, robot 6 trục hỗ trợ các thí nghiệm trong môi trường độc hại, phóng xạ hoặc nhiệt độ cực đoan mà con người không thể tiếp cận trực tiếp.

Một số ứng dụng quan trọng của cánh tay robot 6 bậc
(Nguồn: Getty)

Cánh tay robot trong sản xuất nhựa — giải pháp từ Trung Nguyên TNT

Với hơn 15 năm kinh nghiệm trong lĩnh vực máy móc và tự động hóa ngành nhựa, Trung Nguyên TNT hiểu rõ rằng không phải mọi nhà máy nhựa đều cần robot 6 bậc tự do — nhưng mọi nhà máy đều cần đúng loại robot cho đúng ứng dụng.

Hệ sinh thái robot của Trung Nguyên TNT bao gồm:

• Robot tay xéo (Swing Arm): Dành cho máy ép nhựa nhỏ (dưới 250 tấn), gắp sản phẩm nhanh, giá thành tối ưu.
• Robot 5 servo 5 trục: Dành cho máy ép trung bình đến lớn, linh hoạt, tích hợp cắt đuôi keo và xếp chồng.
• Robot 6 bậc tự do (6-axis): Dành cho ứng dụng đặc biệt — đặt insert vào khuôn, sơn phủ sản phẩm nhựa, lắp ráp phụ kiện.

Tất cả các dòng robot đều được thiết kế theo tiêu chuẩn kỹ thuật Đài Loan, kết hợp với dịch vụ lắp đặt tận xưởng, vận hành thử, và bảo dưỡng định kỳ 3-6-9-12 tháng trong năm đầu tiên.

Với chi nhánh tại TP.HCM và Hải Dương, đội ngũ kỹ thuật Trung Nguyên TNT cam kết xử lý sự cố trong ngày (same-day support) trên toàn quốc.

Một số lưu ý khi lựa chọn cánh tay robot 6 bậc tự do

Trước khi quyết định đầu tư cánh tay robot 6 bậc tự do, doanh nghiệp cần đánh giá kỹ các yếu tố sau:

• Đánh giá tải trọng và tầm với cần thiết: Chọn robot có payload lớn hơn trọng lượng sản phẩm + gripper ít nhất 20-30% để đảm bảo vận hành ổn định dài hạn. Tầm với phải phù hợp với layout dây chuyền — robot tầm với quá lớn sẽ lãng phí chi phí.
• Xem xét yêu cầu tốc độ và cycle time: Tốc độ robot phải đồng bộ với nhịp sản xuất. Ví dụ: nếu máy ép nhựa có chu kỳ 15 giây, robot phải hoàn thành thao tác gắp-đặt-quay về trong tối đa 6-8 giây để không tạo nút thắt cổ chai.
• Khả năng tích hợp hệ thống: Đảm bảo robot hỗ trợ giao thức truyền thông tương thích với PLC và HMI hiện có của nhà máy. Kiểm tra khả năng kết nối I/O, giao thức fieldbus và phần mềm lập trình.
• Dịch vụ hậu mãi và hỗ trợ kỹ thuật: Đây là yếu tố sống còn. Một nhà cung cấp uy tín phải đảm bảo: linh kiện thay thế sẵn có, đội ngũ kỹ thuật phản hồi nhanh, và chương trình bảo dưỡng định kỳ rõ ràng.

Tóm lại, cánh tay robot 6 bậc công nghiệp là một giải pháp tự động hóa mạnh mẽ, linh hoạt và hiệu quả cho các nhà máy sản xuất hiện đại. Với khả năng thực hiện đa dạng các thao tác phức tạp, độ chính xác cao và khả năng tùy chỉnh linh hoạt, cánh tay robot 6 bậc đang ngày càng khẳng định vị thế quan trọng trong việc nâng cao năng suất và chất lượng sản phẩm. Để cập nhật những thông tin mới nhất về các loại máy móc ngành nhựa, theo dõi website của Trung Nguyên TNT Việt Nam.
