Ống Chiller Là Gì? Các loại ống chiller trên thị trường

admin • 05/03/2026

Trong hệ sinh thái công nghiệp hiện đại, đặc biệt là trong các nhà máy sản xuất nhựa với yêu cầu khắt khe về nhiệt độ, hệ thống Chiller đóng vai trò là “trái tim” điều phối năng lượng. Tuy nhiên, nếu Chiller là trái tim thì hệ thống ống Chiller chính là mạng lưới huyết mạch không thể tách rời. Việc hiểu rõ ống Chiller là gì không chỉ dừng lại ở khái niệm cơ bản, mà còn là bài toán về tối ưu hóa chi phí vận hành, độ bền cơ khí và hiệu suất giải nhiệt cho dây chuyền sản xuất.

Việc lựa chọn sai vật liệu đường ống hoặc độ dày cách nhiệt không chỉ gây thất thoát 20-30% điện năng Chiller mà còn là nguyên nhân hàng đầu gây hư hỏng cấu trúc hạ tầng nhà xưởng do hiện tượng đọng sương kéo dài. Một kỹ sư giỏi sẽ tính toán dựa trên độ ẩm cực đại của khu vực để chọn lớp vỏ bảo vệ, thay vì chỉ dựa vào nhiệt độ nước lạnh.

Đọc thêm các bài về chiller:

• Hướng Dẫn Cách Phân Biệt Chiller Giải Nhiệt Gió Và Nước
• Máy Chiller Là Gì? Cách Tính Công Suất Chọn Chiller Phù Hợp
• Những Điều Doanh Nghiệp Cần Biết  Về Cấu Tạo Chiller Gió
• Những Lưu Ý Quan Trọng Khi Bảo Trì Chiller Nhựa
• Chiller làm mát nước là gì? Tổng quan về chiller nước

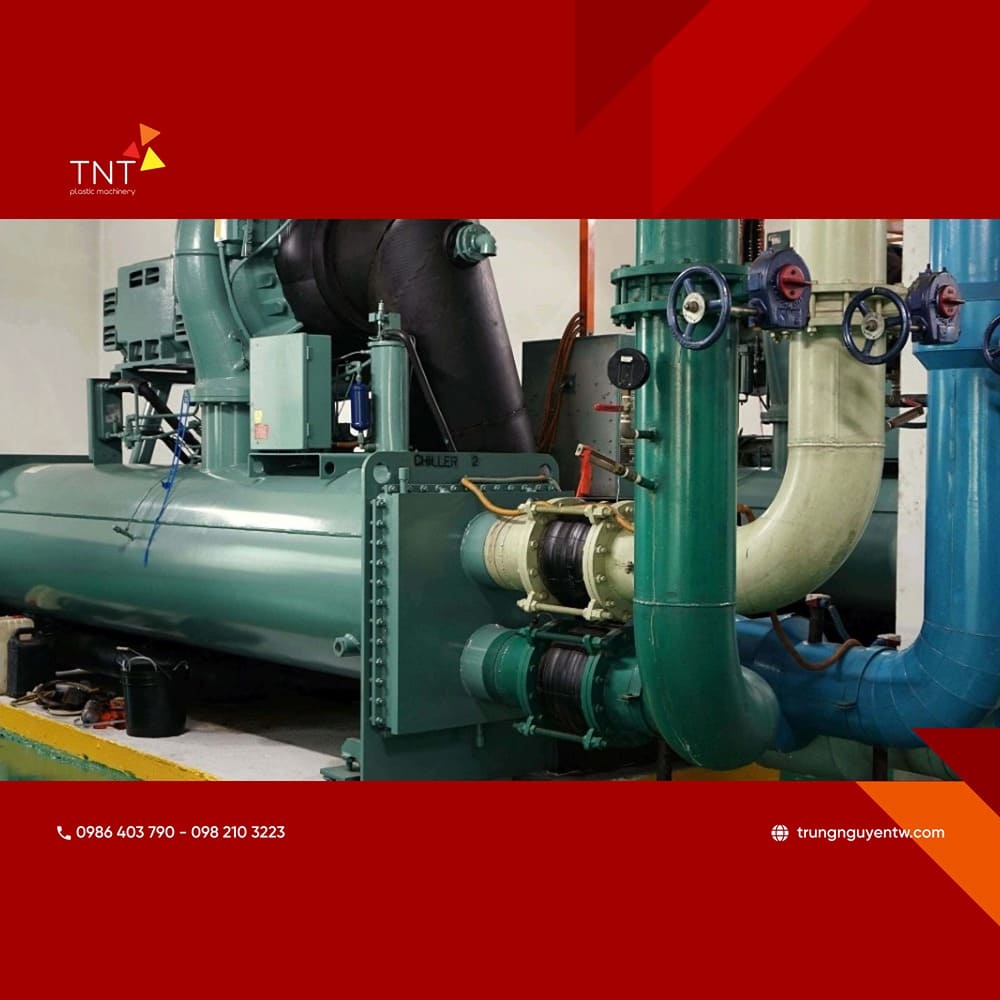

Định nghĩa ống Chiller là gì?

Ống Chiller (hay chiller pipe) là hệ thống đường ống dẫn truyền chất tải lạnh (thường là nước lạnh hoặc hỗn hợp nước-glycol) từ cụm máy làm lạnh Chiller trung tâm đến các thiết bị tiêu thụ đầu cuối. Trong dân dụng, đó có thể là các bộ trao đổi nhiệt như AHU (Air Handling Unit), FCU (Fan Coil Unit) để điều hòa không khí. Trong công nghiệp, đặc biệt là ngành nhựa, ống Chiller dẫn nước lạnh đến các tấm khuôn (mold) hoặc bồn nước làm mát để giải nhiệt cho polymer sau khi ép hoặc đùn.

Đặc điểm quan trọng nhất của ống Chiller là mức nhiệt độ vận hành thường rất thấp (dao động từ 7°C đến 12°C đối với hệ nước lạnh tiêu chuẩn, hoặc thậm chí âm độ đối với hệ thống dùng glycol). Chính sự chênh lệch nhiệt độ lớn với môi trường (thường là 30-35°C tại Việt Nam) đã biến hệ thống đường ống này thành một đối tượng kỹ thuật phức tạp, đòi hỏi khắt khe về cả vật liệu lòng ống lẫn lớp bảo vệ bên ngoài.

Đối với các chủ doanh nghiệp và quản lý nhà máy, ống Chiller không chỉ đơn thuần là vật tư dẫn nước. Chọn sai loại ống hoặc thi công cách nhiệt kém sẽ dẫn đến hàng loạt hệ lụy: thất thoát nhiệt năng lên đến 30%, hiện tượng đọng sương gây chập cháy hệ thống điện, và làm giảm tuổi thọ của chính cụm Chiller do phải hoạt động bù tải liên tục.

Phân loại vật liệu ống Chiller: Thép đen truyền thống vs Nhựa PPR hiện đại

Hiện nay, thị trường Việt Nam chủ yếu sử dụng hai dòng vật liệu chính cho đường ống Chiller là thép đen và nhựa PPR. Mỗi loại đều có những thông số kỹ thuật và bài toán kinh tế riêng biệt.

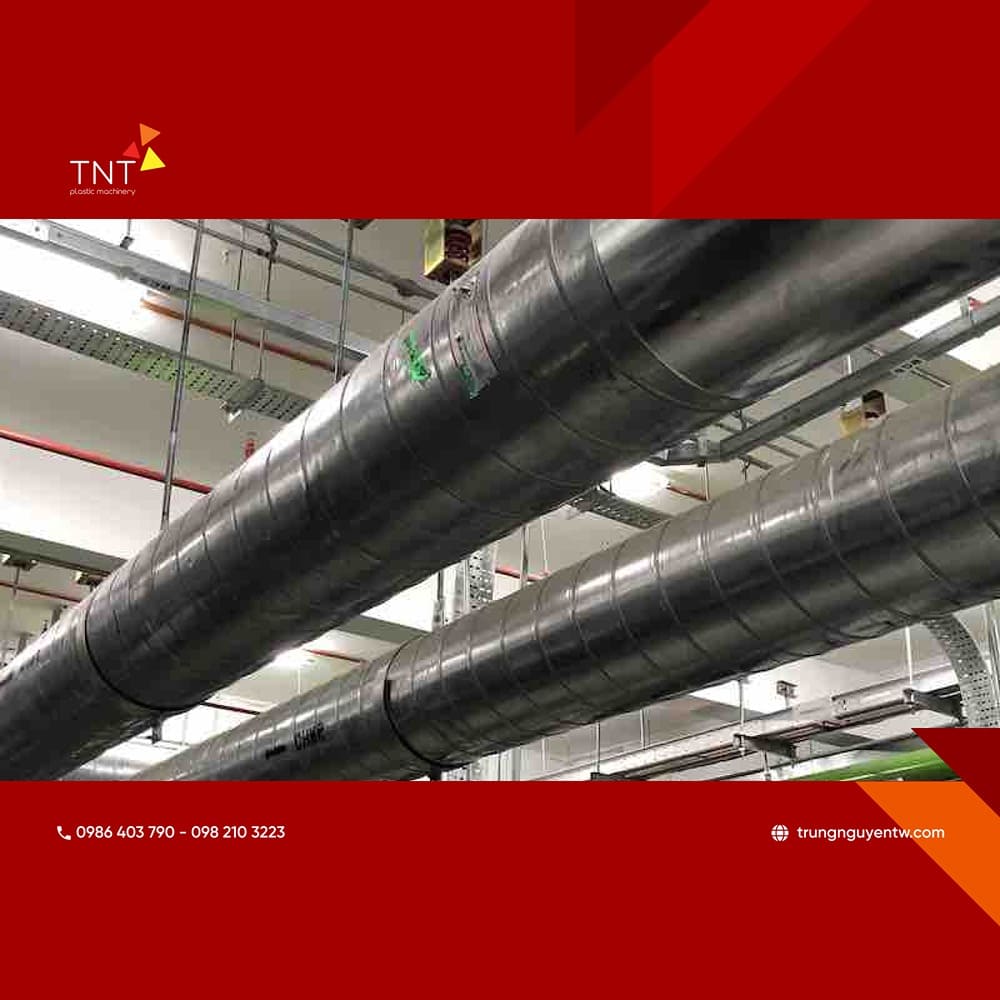

Ống thép đen (Black Steel Pipe): Tiêu chuẩn cho hệ thống áp lực lớn

Ống thép đen từ lâu đã là “tiêu chuẩn vàng” trong các hệ thống Chiller quy mô lớn, từ các tòa nhà cao tầng đến các khu công nghiệp nặng.

Phân loại kỹ thuật:

• ASTM A53: Đây là tiêu chuẩn phổ biến nhất, áp dụng cho cả ống hàn và ống đúc. Trong hệ thống Chiller, kỹ sư thường ưu tiên loại Grade B để đảm bảo khả năng chịu áp lực và độ dẻo dai khi uốn, cắt.
• ASTM A106: Thường dùng cho các đoạn ống gần cụm máy trung tâm – nơi có rung động mạnh và yêu cầu độ bền mỏi cao.
• Độ dày thành ống: Phổ biến nhất là SCH 40. Đối với các hệ thống có chiều cao cột áp lớn hoặc yêu cầu độ an toàn cực cao, SCH 80 sẽ được sử dụng để tránh tình trạng nứt/vỡ mối hàn theo thời gian.

Ưu điểm:

1. Chịu áp lực cực cao: Thép đen có thể chịu được áp suất vận hành lên đến hàng chục Bar, phù hợp cho các tòa nhà hàng chục tầng hoặc hệ thống bơm lưu lượng cực đại.
2. Khả năng chịu va đập cơ khí: Trong môi trường nhà máy nhựa với nhiều máy móc di chuyển, ống thép đen cho khả năng chống chịu va đập vật lý tốt hơn bất kỳ loại nhựa nào.
3. Phổ biến và dễ tìm: Phụ kiện (co, tê, mặt bích) và thợ hàn thép có mặt ở khắp mọi nơi.

Nhược điểm:

• Ăn mòn hóa học: Thép đen cực kỳ “nhạy cảm” với oxy hóa. Nếu nước trong hệ thống không được xử lý hóa chất (Inhibitor) tốt, ống sẽ bị rỉ sét từ bên trong, gây tắc nghẽn van và làm hỏng bộ trao đổi nhiệt của máy Chiller.
• Trọng lượng: Việc thi công ống thép yêu cầu hệ thống giá đỡ (support) cực kỳ kiên cố và máy móc nâng hạ phức tạp.

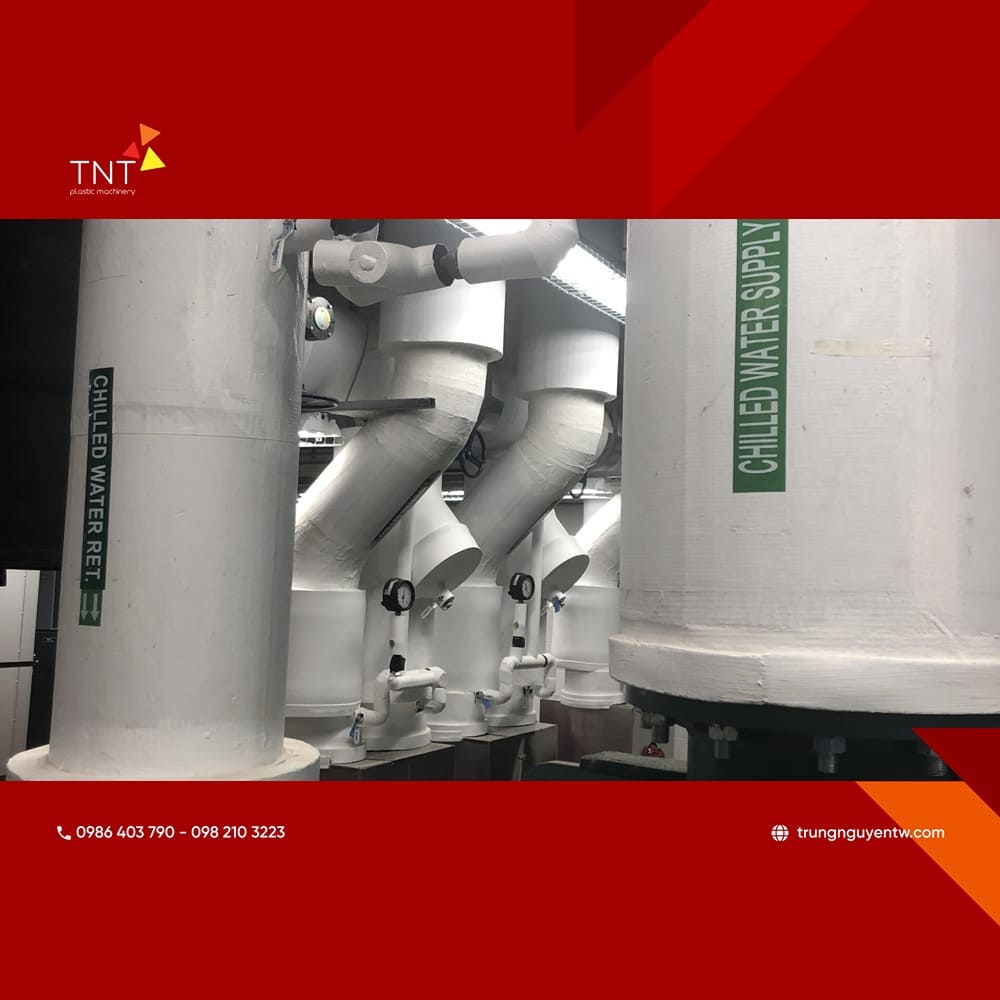

Ống nhựa PPR (Polypropylene Random):

Khoảng 10 năm trở lại đây, PPR đã trỗi dậy mạnh mẽ như một giải pháp thay thế hoàn hảo cho thép đen ở các hệ thống vừa và nhỏ, hoặc trong các nhà máy yêu cầu độ sạch cao (thực phẩm, y tế, nhựa gia dụng).

Đặc tính kỹ thuật:

• Cấp áp lực: Đối với hệ Chiller nước lạnh, tiêu chuẩn PN16 hoặc PN20 là bắt buộc để đảm bảo độ dày thành ống đủ lớn, giảm thiểu biến dạng do nhiệt.
• Khả năng dẫn nhiệt: Hệ số dẫn nhiệt của PPR chỉ khoảng 0.24 W/mK, thấp hơn gần 200 lần so với thép (khoảng 45-50 W/mK). Điều này có nghĩa là bản thân ống PPR đã là một “lớp cách nhiệt” tự nhiên cực kỳ hiệu quả.

Ưu điểm vượt trội:

1. Không rỉ sét, ăn mòn: Đây là ưu điểm tuyệt đối. PPR không phản ứng với nước, không đóng cặn lòng ống sau 20 năm sử dụng, giúp lưu lượng nước luôn được duy trì ở mức tối đa.
2. Tiết kiệm điện năng: Nhờ hệ số dẫn nhiệt thấp, PPR giảm thiểu thất thoát nhiệt ngay từ “dòng máu” đầu tiên, giúp máy Chiller hoạt động ổn định và tiết kiệm khoảng 5-10% điện năng so với ống thép không cách nhiệt tốt.
3. Thi công sạch và nhanh: Sử dụng máy hàn nhiệt giúp các mối nối trở thành một khối đồng nhất (Fusion), loại bỏ hoàn toàn rủi ro rò rỉ tại ren hoặc mặt bích.

Nhược điểm cần lưu ý:

• Hệ số giãn nở nhiệt: Nhựa PPR giãn nở rất mạnh khi nhiệt độ thay đổi. Nếu thiết kế không có các đoạn bù giãn nở (expansion loops) hoặc khớp nối mềm, đường ống có thể bị cong vênh, thậm chí gây nứt vỡ tại các điểm cố định.

Đọc thêm bài viết liên quan: Nguyên Lý Và Ứng Dụng Chiller Trục Vít Trong Công Nghiệp

Bảng so sánh chi tiết

Để giúp quý doanh nghiệp có cái nhìn khách quan về kinh tế, chúng tôi thiết lập bảng so sánh chi phí sau 10 năm vận hành:

Nếu nhà máy của bạn hoạt động trong lĩnh vực ép nhựa gia dụng hoặc bao bì, nơi lưu lượng nước lạnh yêu cầu sự ổn định tuyệt đối và lòng ống phải sạch để bảo vệ khuôn, nhựa PPR PN20 là lựa chọn thông minh và bền vững nhất.

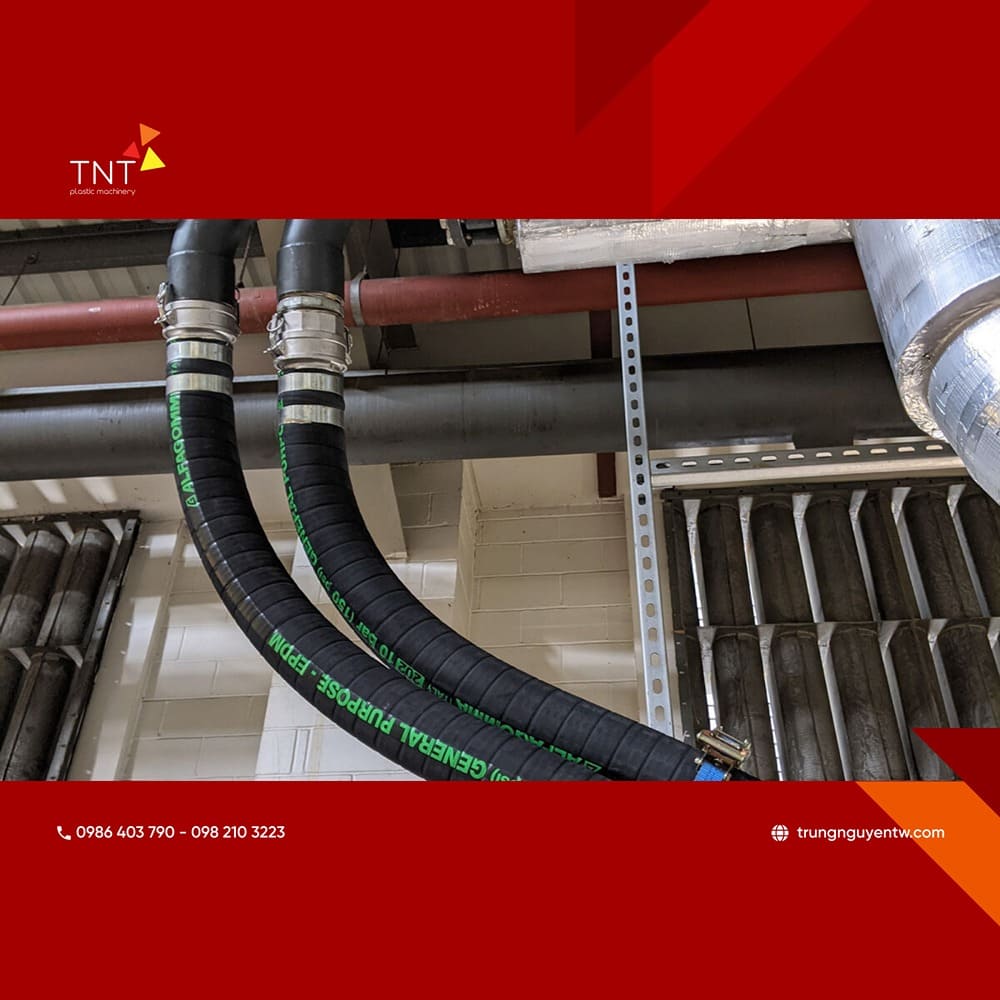

Tại sao cách nhiệt (Insulation) là “linh hồn” của ống Chiller?

Trong kỹ thuật nhiệt, việc dẫn nước lạnh trong ống mà không có lớp cách nhiệt giống như việc bạn cố gắng giữ đá lạnh trong một chiếc xô nhôm giữa trời nắng. Thất thoát năng lượng là một chuyện, nhưng hậu quả tàn khốc nhất chính là hiện tượng ngưng tụ hơi nước bên ngoài mặt ống.

Hiện tượng ngưng tụ hơi nước (Sweating) và điểm sương

Khi nước lạnh (7°C) chảy qua lòng ống, bề mặt ngoài của ống kim loại hoặc nhựa sẽ nhanh chóng hạ nhiệt độ xuống gần mức đó. Trong khi đó, không khí xung quanh nhà máy thường có độ ẩm cao (RH > 80%). Khi nhiệt độ bề mặt ống thấp hơn nhiệt độ điểm sương của không khí, hơi nước sẽ ngay lập tức ngưng tụ thành các giọt nước li ti bám trên thành ống.

Hiện tượng “đổ mồ hôi” này nếu không được kiểm soát sẽ dẫn đến:

1. Phá hủy cấu trúc vận hành: Nước nhỏ giọt liên tục làm hỏng trần thạch cao, sàn nhà xưởng trơn trượt gây mất an toàn lao động.
2. Ăn mòn kép: Đối với ống thép, nước đọng giữa lớp vỏ và lòng ống tạo ra môi trường ăn mòn cực mạnh, làm rỉ sét ống từ ngoài vào trong mà kỹ sư rất khó phát hiện.
3. Lãng phí năng lượng: Mỗi giọt nước ngưng tụ là một phần nhiệt năng từ máy Chiller bị “đánh cắp” bởi môi trường thay vì phục vụ giải nhiệt thiết bị.

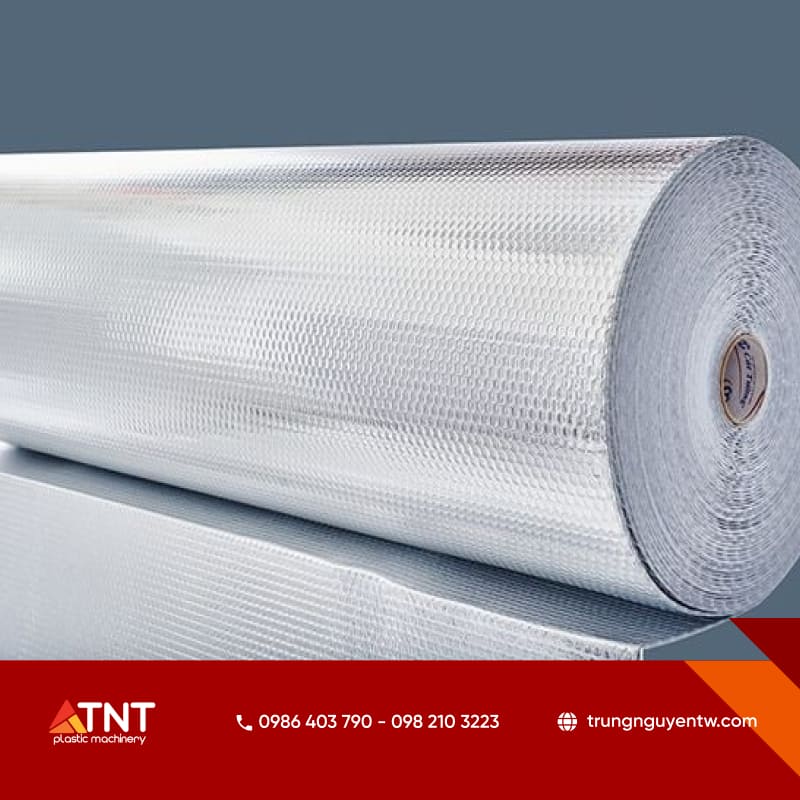

Các vật liệu cách nhiệt phổ biến hiện nay

Việc chọn độ dày và chất liệu cách nhiệt phụ thuộc vào 3 yếu tố: Nhiệt độ nước, Nhiệt độ môi trường, và Độ ẩm.

• Cao su lưu hóa (Nitrile Rubber): Các thương hiệu như Armaflex, Superlon hoặc Aeroflex là lựa chọn hàng đầu cho hệ Chiller. Đây là vật liệu cấu trúc ô kín (closed-cell), ngăn cản tuyệt đối sự xâm nhập của hơi ẩm. Nó có khả năng đàn hồi tốt, dễ dàng bọc quanh các co, tê hoặc van.
• Bọt xốp Polyolefin: Nhẹ, giá thành rẻ, thường dùng cho các đường ống nước ngưng hoặc hệ Chiller dân dụng yêu cầu độ thẩm mỹ cao.
• Foam PU (Polyurethane): Đây là “vũ khí hạng nặng” cho các đường ống Chiller âm sâu hoặc đi ngoài trời. Foam PU có khả năng cách nhiệt tốt nhất (hệ số Lambda thấp nhất), thường được phun đúc trực tiếp (pre-insulated) giúp bảo vệ ống thép đen tối đa trước tác động môi trường.

Kỹ thuật thực chiến: Khi bọc cách nhiệt, các mối nối phải được dán keo chuyên dụng và băng keo bạc kín khít. Chỉ cần một lỗ hở nhỏ bằng đầu tăm, hơi ẩm sẽ luồn lách vào bên trong, tạo ra túi nước ngầm làm thối lớp cách nhiệt từ bên trong.

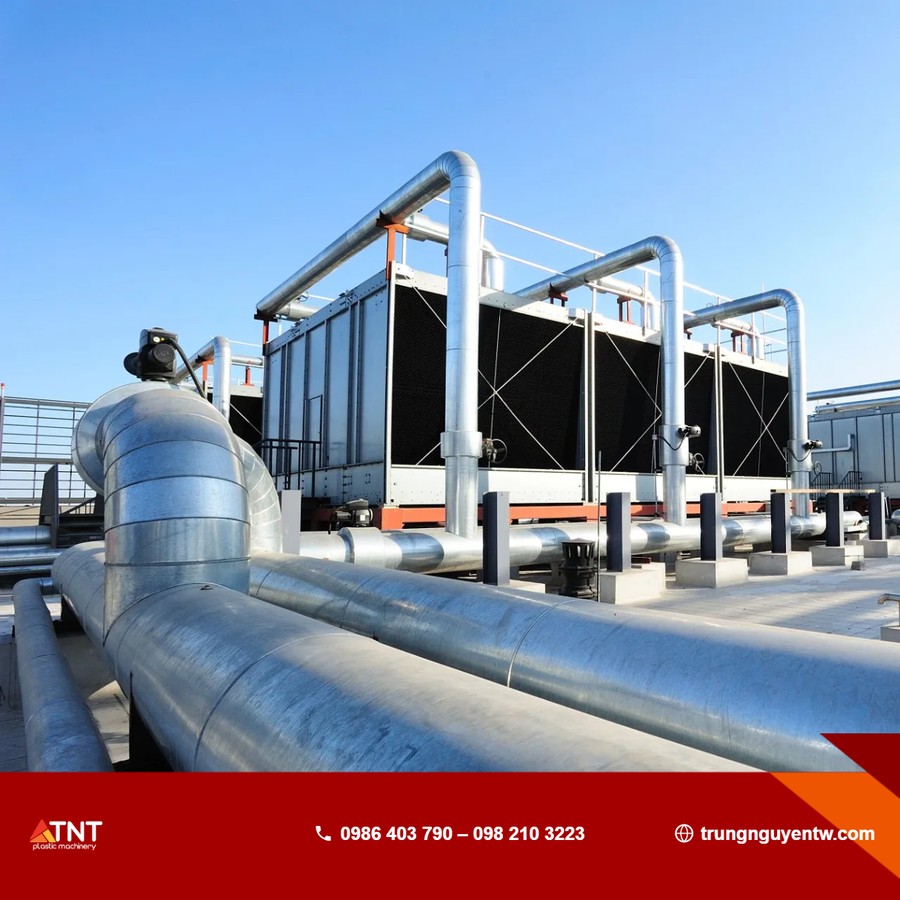

Đối với hệ thống Chiller ngoài trời, hãy ưu tiên sử dụng Foam PU đúc sẵn với lớp vỏ nhôm hoặc inox bảo vệ. Tia UV và mưa axit sẽ phá hủy cao su lưu hóa chỉ sau 2-3 năm, dẫn đến tình trạng ống “đổ mồ hôi” hàng loạt dù máy Chiller vẫn đang hoạt động tốt.

Tiêu chuẩn lắp đặt hệ thống đường ống Chiller chuyên nghiệp

Để một hệ thống ống Chiller vận hành trơn tru trong 20 năm, việc thi công phải tuân thủ nghiêm ngặt các tiêu chuẩn cơ điện (MEP).

Quy trình kết nối: Hàn nhiệt vs. Hàn đối đầu

• Với ống thép: Phải sử dụng phương pháp hàn điện hoặc hàn laser bởi thợ hàn có chứng chỉ. Sau khi hàn, các mối hàn phải được siêu âm hoặc thử thẩm thấu để đảm bảo không có rỗ khí. Một vết rò rỉ sau khi bọc cách nhiệt sẽ là một thảm họa về chi phí sửa chữa.
• Với ống PPR: Sử dụng máy hàn nhiệt ở nhiệt độ 260°C. Điểm mấu chốt là thời gian gia nhiệt phải chính xác theo đường kính ống. Quá nhanh sẽ gây hở (cold joint), quá lâu sẽ gây nghẽn lòng ống (over-heating).

Thiết kế hệ thống giá đỡ (Support) và giảm chấn

Máy Chiller khi hoạt động tạo ra rung động rất lớn. Nếu đường ống được gắn cố định cứng nhắc vào tường, rung động này sẽ truyền đi khắp nhà máy, gây nứt vỡ mối nối và gây tiếng ồn khó chịu.

• Kẹp treo giảm chấn: Phải có lớp đệm cao su giữa kẹp và ống.
• Khớp nối mềm (Flexible Joint): Luôn phải có ở đầu vào và đầu ra của cụm Chiller để triệt tiêu rung động từ máy truyền vào đường ống.
• Gối lót cách nhiệt (Thermal Hanger Shield): Tại các vị trí kẹp treo, không được để kẹp kim loại tiếp xúc trực tiếp với ống lạnh. Phải có gối lót bằng gỗ hoặc nhựa cứng chuyên dụng để tránh hiện tượng “cầu nhiệt” (thermal bridge) gây đọng nước ngay tại giá treo.

Quy trình thử áp (Pressure Testing)

Trước khi bọc cách nhiệt, toàn bộ hệ thống phải được thử áp bằng nước hoặc khí Nitor ở mức 1.5 lần áp suất vận hành trong ít nhất 24 giờ. Chỉ khi kim đồng hồ không sụt áp, chúng ta mới được phép tiến hành bọc vỏ bảo vệ.

Giải pháp làm mát khuôn nhựa

Trong ngành nhựa, việc kiểm soát nhiệt độ khuôn là yếu tố sống còn quyết định đến chất lượng bề mặt sản phẩm và thời gian chu kỳ (Cycle Time). Nếu hệ thống ống Chiller dẫn nước đến khuôn bị nghẽn mặt hoặc nhiệt độ không ổn định, sản phẩm sẽ bị biến dạng (warpage) hoặc có vết nứt chân chim.

Trung Nguyên TNT không chỉ hiểu về tự động hóa, chúng tôi hiểu sự vận động của dòng nhiệt trong sản xuất. Chúng tôi cung cấp các giải pháp:

• Thiết kế hệ thống giải nhiệt khuôn nhựa tối ưu bằng ống PPR cao cấp.
• Tư vấn chọn lựa công suất máy Chiller phụ trợ phù hợp với số lượng đầu kim phun.
• Tích hợp hệ thống cảm biến lưu lượng và nhiệt độ trên đường ống, giúp chủ xưởng theo dõi sức khỏe hệ thống qua điện thoại.

Khi bạn đầu tư vào một hệ thống ống Chiller được thiết kế chuẩn từ đầu, bạn đang tiết kiệm hàng trăm triệu đồng tiền điện và giảm thiểu tối đa phế phẩm nhựa mỗi năm.

Đọc thêm về giải pháp và lưu ý: Lưu Ý Vị Trí Lắp Chiller Làm Lạnh Nước Đúng Chuẩn

Hướng dẫn bảo trì và xử lý sự cố đường ống Chiller

Dành cho các quản lý xưởng, dưới đây là checklist bảo trì 03 bước để hệ thống luôn khỏe mạnh:

1. Kiểm tra ngoại quan (Hàng tuần): Tìm kiếm các vết ẩm ướt trên lớp vỏ cách nhiệt hoặc nước nhỏ giọt tại các van. Đây là dấu hiệu của việc rách vỏ bảo vệ hoặc hở van.
2. Kiểm tra chất lượng nước (Hàng tháng): Đo nồng độ pH và độ cứng của nước trong hệ thống. Nước quá cứng sẽ gây đóng cặn canxi trong lòng ống, làm giảm hiệu suất trao đổi nhiệt đến 40%.
3. Vệ sinh lọc y (Y-Strainer) (Hàng quý): Các mạt sắt hoặc cặn bẩn thường bị kẹt tại lọc y. Nếu không vệ sinh, áp suất bơm sẽ tăng cao, gây lãng phí điện và nguy cơ cháy bơm.

Kết luận

Hy vọng qua bài viết này, bạn đã trả lời được câu hỏi ống Chiller là gì và nắm bắt được những tiêu chuẩn khắt khe để sở hữu một hệ thống chuyên nghiệp. Đừng xem nhẹ đường ống, bởi nó chính là nền tảng cho sự ổn định của toàn bộ nhà máy.
