Trong các dây chuyền sản xuất nhựa và tự động hóa, việc kiểm soát nhiệt độ ổn định đóng vai trò quyết định đến chất lượng sản phẩm, tuổi thọ khuôn và hiệu suất vận hành. Chiller giải nhiệt gió ngày càng được nhiều doanh nghiệp lựa chọn nhờ ưu điểm dễ lắp đặt, không cần tháp giải nhiệt và giúp tiết kiệm chi phí. Tuy nhiên, để đầu tư đúng và vận hành hiệu quả, doanh nghiệp cần hiểu rõ cấu tạo cũng như nguyên lý hoạt động của thiết bị. Bài viết dưới đây, Trung Nguyên TNT sẽ giúp làm rõ cấu tạo chiller gió một cách ngắn gọn, dễ hiểu và mang tính ứng dụng cao.

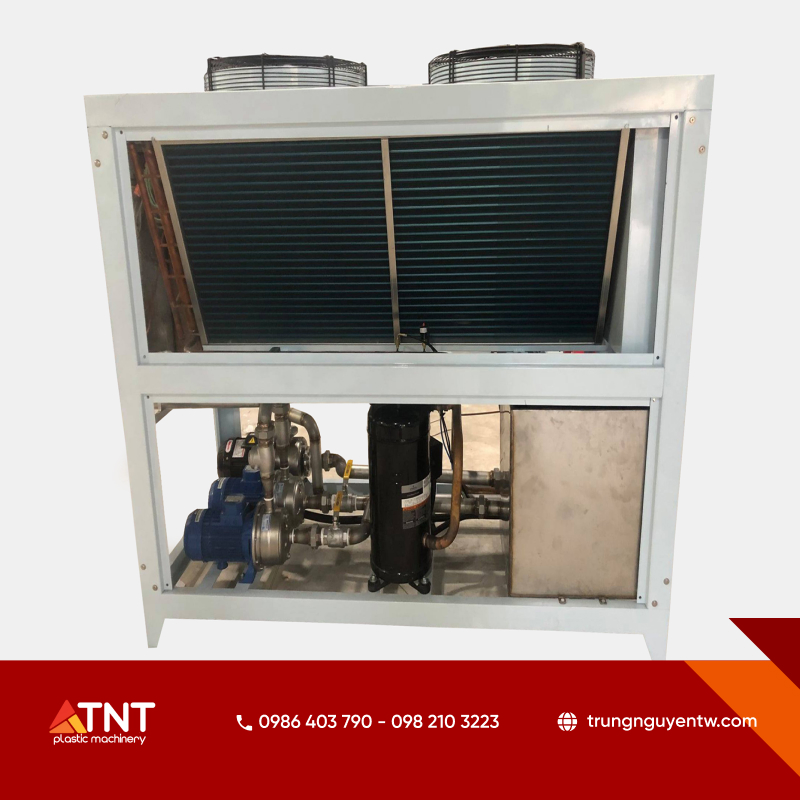

Tổng quan cấu tạo chiller giải nhiệt gió trong hệ thống làm lạnh công nghiệp

1. Tổng quan về cấu tạo chiller gió

Về tổng thể, cấu tạo chiller gió được chia thành ba hệ thống chính gồm: hệ thống lạnh, hệ thống điều khiển – điện và hệ thống tuần hoàn nước. Ba hệ thống này phối hợp đồng bộ để đảm bảo quá trình làm lạnh diễn ra ổn định, liên tục và chính xác theo yêu cầu sản xuất.

1.1 Hệ thống lạnh (Refrigeration System)

Hệ thống lạnh là bộ phận cốt lõi của chiller gió, quyết định hiệu suất làm lạnh và độ ổn định vận hành. Lốc nén đảm nhiệm nén môi chất lạnh, đảm bảo chu trình làm lạnh liên tục, bền bỉ. Dàn nóng bằng ống đồng kết hợp quạt giải nhiệt giúp tản nhiệt hiệu quả, chống ăn mòn. Dàn lạnh bằng đồng đặt trong thùng nước inox trực tiếp làm lạnh nước, tối ưu trao đổi nhiệt và độ bền. Hệ thống còn có lọc ga và đồng hồ áp suất cao – thấp, giúp kiểm soát chính xác tình trạng hoạt động của máy.

Hệ thống quạt giải nhiệt gió hỗ trợ thải nhiệt ra môi trường xung quanh

1.2 Hệ thống điều khiển và điện

Hệ thống điều khiển và điện của chiller giải nhiệt gió đảm nhiệm giám sát và điều khiển toàn bộ quá trình vận hành. Màn hình LCD hiển thị rõ nhiệt độ hiện tại và nhiệt độ cài đặt, cho phép điều chỉnh nhanh, hạn chế sai sót. Tủ điện thiết kế chắc chắn, linh kiện bố trí khoa học, thuận tiện bảo trì. Bo mạch trung tâm kết hợp cảm biến và thiết bị điều khiển hiện đại giúp theo dõi chính xác trạng thái máy, tự động cảnh báo hoặc ngắt khi xảy ra sự cố để đảm bảo an toàn.

1.3 Hệ thống tuần hoàn nước

Hệ thống tuần hoàn nước giữ vai trò duy trì dòng nước lạnh ổn định trong chiller gió. Bơm nước tuần hoàn nước lạnh đến thiết bị sử dụng và đưa nước hồi về chiller theo chu trình khép kín. Hệ thống ống gồm đường nước lạnh ra – hồi, đường cấp bù tự động bằng phao và đường xả đáy để vệ sinh định kỳ, đảm bảo vận hành ổn định. Đường nước ra – vào dùng ống Q34, đường cấp bù dùng ống Q21; có thể chọn ống PVC cứng hoặc mềm tùy điều kiện lắp đặt.

Lắp đặt và vận hành Chiller giải nhiệt gió | Trung Nguyên TNT

2. Sơ đồ nguyên lý chiller giải nhiệt gió

Dựa trên cấu tạo đặc thù, chiller giải nhiệt gió vận hành theo nguyên lý chu trình nén hơi khép kín. Mỗi bộ phận trong hệ thống đảm nhiệm một chức năng riêng biệt.

Các bộ phận này liên kết chặt chẽ với nhau theo sơ đồ nguyên lý chiller giải nhiệt gió, đảm bảo quá trình làm lạnh diễn ra liên tục, ổn định và hiệu quả trong môi trường sản xuất công nghiệp.

(1) Máy nén (Compressor)

Máy nén là bộ phận giữ vai trò then chốt trong cấu tạo chiller gió. Thiết bị này có nhiệm vụ hút môi chất lạnh ở trạng thái hơi, áp suất thấp từ dàn bay hơi. Thông qua quá trình nén cơ học, môi chất được nâng lên áp suất và nhiệt độ cao. Dòng môi chất sau đó được đẩy liên tục sang dàn ngưng. Nhờ máy nén, chu trình lạnh được duy trì khép kín và tuân thủ đúng nguyên lý chiller giải nhiệt gió.

(2) Dàn ngưng giải nhiệt gió (Air-cooled condenser)

Theo sơ đồ nguyên lý của hệ thống chiller giải nhiệt gió, dàn ngưng đóng vai trò là bộ phận thải nhiệt của môi chất lạnh. Hơi môi chất nóng ở áp suất cao sau khi đi vào các ống trao đổi nhiệt sẽ được làm mát nhờ luồng gió cưỡng bức do hệ thống quạt hướng trục tạo ra, thổi qua các cánh tản nhiệt. Quá trình này giúp nhiệt lượng được truyền trực tiếp ra môi trường không khí xung quanh, làm cho môi chất ngưng tụ và chuyển sang trạng thái lỏng ở áp suất cao. Nhờ sử dụng phương pháp giải nhiệt bằng gió, hệ thống không phụ thuộc vào nguồn nước, đồng thời góp phần giảm chi phí vận hành và bảo trì.

(3) Van tiết lưu (Expansion valve)

Sau khi ngưng tụ, môi chất lạnh lỏng được dẫn qua van tiết lưu. Tại đây, áp suất giảm mạnh và nhiệt độ giảm tương ứng. Môi chất chuyển sang trạng thái hỗn hợp lỏng – hơi áp suất thấp.

Giai đoạn này đóng vai trò quan trọng trong việc chuẩn bị điều kiện nhiệt động cho dàn bay hơi. Trong cấu tạo chiller gió hiện đại, van tiết lưu điện tử được ưu tiên sử dụng nhằm đảm bảo khả năng kiểm soát chính xác lưu lượng môi chất theo tải lạnh thực tế.

(4) Dàn bay hơi (Evaporator)

Dàn bay hơi là nơi thực hiện chức năng làm lạnh chính. Nước nóng từ khuôn ép nhựa, thiết bị công nghiệp hoặc dây chuyền sản xuất được dẫn qua dàn bay hơi. Môi chất lạnh hấp thụ nhiệt từ nước và hóa hơi hoàn toàn.

Nhiệt độ nước được hạ xuống mức yêu cầu, thường dao động từ 5 đến 15°C. Sau khi hoàn tất quá trình trao đổi nhiệt, môi chất quay trở lại máy nén, khép kín chu trình theo sơ đồ nguyên lý chiller giải nhiệt gió.

Dựa trên sơ đồ nguyên lý chiller giải nhiệt gió, môi chất lạnh tuần hoàn liên tục theo trình tự: hơi áp thấp đi vào máy nén, trở thành hơi nóng áp cao, được giải nhiệt bằng gió tại dàn ngưng để hóa lỏng, giảm áp qua van tiết lưu và hấp thụ nhiệt tại dàn bay hơi.

Chu trình này phản ánh đầy đủ nguyên lý chiller giải nhiệt gió, đồng thời cho thấy mối liên hệ chặt chẽ giữa các bộ phận trong cấu tạo chiller gió, đảm bảo hệ thống vận hành hiệu quả và bền bỉ trong sản xuất công nghiệp.

Sơ đồ nguyên lý hoạt động của chiller giải nhiệt gió

3. Lợi ý khi đầu tư chiller gió

Khi lựa chọn chiller gió cho dây chuyền sản xuất, doanh nghiệp cần xem xét đồng thời hiệu suất vận hành và cấu tạo chiller gió để đảm bảo thiết bị hoạt động ổn định, bền bỉ và tiết kiệm chi phí lâu dài.

• Hiệu quả làm mát: Hệ thống quạt công suất lớn kết hợp dàn ngưng giải nhiệt gió tối ưu giúp trao đổi nhiệt nhanh, cấp nước lạnh ổn định, rút ngắn chu kỳ sản xuất và tăng năng suất.
• Tiết kiệm năng lượng: Ứng dụng điều khiển thông minh, máy nén hiệu suất cao và cấu tạo khoa học giúp giảm điện năng tiêu thụ, tối ưu chi phí vận hành lâu dài.
• Độ bền và bảo trì: Linh kiện chất lượng, khung sườn chắc chắn và bố trí hợp lý giúp chiller vận hành bền bỉ, dễ bảo trì, hạn chế hỏng hóc và giảm gián đoạn sản xuất.

4. Vì sao doanh nghiệp mua máy chiller gió tại Trung Nguyên TNT?

Để hệ thống làm mát vận hành hiệu quả và phù hợp thực tế sản xuất, việc lựa chọn đơn vị cung cấp có kinh nghiệm và năng lực kỹ thuật là yếu tố then chốt. Trong đó, Trung Nguyên TNT là đối tác được nhiều doanh nghiệp ngành nhựa tin tưởng nhờ khả năng cung cấp giải pháp bài bản và đồng bộ.

• Kinh nghiệm & chuyên môn: Hơn 15 năm trong lĩnh vực máy móc phụ trợ ngành nhựa và tự động hóa, Trung Nguyên TNT tư vấn giải pháp tổng thể, giúp doanh nghiệp chọn đúng chiller gió, đúng công suất và phù hợp dây chuyền.
• Danh mục đồng bộ: Cung cấp chiller gió, chiller nước, máy làm mát khuôn, cooling tower, bơm tuần hoàn và hệ thống ống nước lạnh, đảm bảo vận hành ổn định và tối ưu hiệu suất.
• Đội ngũ kỹ thuật: Kỹ thuật viên giàu kinh nghiệm, hỗ trợ từ khảo sát, tư vấn đến lắp đặt và vận hành, đảm bảo quá trình sử dụng an tâm.
• Giải pháp theo yêu cầu: Tư vấn, thiết kế và lắp đặt dựa trên điều kiện thực tế và nhu cầu làm mát, giúp doanh nghiệp dễ vận hành và bảo trì.


Sơ đồ nguyên lý hoạt động của chiller giải nhiệt gió trong thực tế vận hành

Việc hiểu đúng cấu tạo chiller gió giúp doanh nghiệp chủ động hơn trong lựa chọn thiết bị, tối ưu hiệu suất làm mát và kiểm soát chi phí vận hành. Một hệ thống chiller được đầu tư đúng ngay từ đầu sẽ mang lại giá trị lâu dài cho toàn bộ dây chuyền sản xuất.

Với kinh nghiệm thực tế và giải pháp toàn diện, Trung Nguyên TNT là đối tác đáng tin cậy cho các doanh nghiệp đang tìm hiểu và đầu tư chiller gió. Mỗi hệ thống đều được tư vấn dựa trên cấu tạo chiller gió phù hợp với nhu cầu thực tế của từng nhà máy. Liên hệ Trung Nguyên TNT ngay hôm nay để được tư vấn chi tiết về cấu tạo chiller gió và giải pháp làm mát công nghiệp tối ưu.

Bài viết và hình ảnh được tổng hợp bởi Trung Nguyên TNT

Câu hỏi thường gặp (FAQs)

Cấu tạo tổng thể của chiller giải nhiệt gió bao gồm những hệ thống chính nào?

Về tổng thể, cấu tạo chiller giải nhiệt gió được chia thành ba hệ thống chính phối hợp đồng bộ để đảm bảo quá trình làm lạnh ổn định. Ba hệ thống này bao gồm hệ thống lạnh (Refrigeration System) là bộ phận cốt lõi, hệ thống điều khiển và điện, cùng với hệ thống tuần hoàn nước. Sự kết hợp này giúp kiểm soát nhiệt độ chính xác theo yêu cầu sản xuất công nghiệp.

Nguyên lý hoạt động cơ bản của chiller giải nhiệt gió là gì?

Chiller giải nhiệt gió vận hành theo nguyên lý chu trình nén hơi khép kín, với môi chất lạnh tuần hoàn qua bốn bước chính: hơi áp thấp đi vào máy nén, được giải nhiệt bằng gió tại dàn ngưng để hóa lỏng, giảm áp suất qua van tiết lưu và cuối cùng là hấp thụ nhiệt để làm lạnh nước tại dàn bay hơi, khép kín chu trình.

Dàn ngưng giải nhiệt gió (Air-cooled condenser) đóng vai trò như thế nào trong chu trình làm lạnh?

Dàn ngưng giải nhiệt gió đóng vai trò thải nhiệt của môi chất lạnh, chuyển hơi nóng áp suất cao thành trạng thái lỏng áp suất cao. Quá trình này được thực hiện nhờ luồng gió cưỡng bức từ hệ thống quạt, giúp truyền nhiệt trực tiếp ra môi trường. Nhờ sử dụng phương pháp giải nhiệt bằng gió, hệ thống không phụ thuộc vào nguồn nước.

Lợi ích chính khi các doanh nghiệp lựa chọn đầu tư chiller giải nhiệt gió là gì?

Lợi ích chính khi đầu tư chiller gió là hiệu suất làm mát nhanh và ổn định nhờ hệ thống quạt công suất lớn kết hợp dàn ngưng tối ưu. Bên cạnh đó, thiết bị còn tối ưu điện năng tiêu thụ nhờ công nghệ điều khiển thông minh và máy nén hiệu suất cao. Cuối cùng, cấu tạo chắc chắn giúp tăng độ bền và đơn giản hóa việc bảo trì.

Hệ thống tuần hoàn nước trong chiller gió có chức năng gì?

Hệ thống tuần hoàn nước giữ vai trò duy trì dòng nước lạnh ổn định, liên tục trong chiller gió. Nó bao gồm bơm nước để vận chuyển nước lạnh đến thiết bị sử dụng và đưa nước hồi về theo chu trình khép kín. Hệ thống ống còn có đường cấp bù tự động và đường xả đáy phục vụ cho việc vệ sinh định kỳ, đảm bảo vận hành liên tục.
