Tìm Hiểu Hệ Thống Làm Mát Trong Khuôn Ép Nhựa

Trung Nguyên TNT • 17/07/2024

Khi nhắc đến công nghệ ép nhựa, một trong những yếu tố quan trọng không thể bỏ qua chính là hệ thống làm mát trong khuôn ép nhựa. Đây là thành phần thiết yếu, quyết định chất lượng và hiệu suất của sản phẩm cuối cùng. Hệ thống làm mát không chỉ giúp kiểm soát nhiệt độ mà còn đảm bảo độ bền và độ chính xác của sản phẩm. Bài viết này, Trung Nguyên TNT sẽ cùng bạn tìm hiểu chi tiết về tầm quan trọng, cấu tạo, nguyên lý hoạt động của hệ thống này.

Xem thêm:

• Giải Mã Nguyên Lý Hoạt Động Của Chiller

• Lựa Chọn Và Bảo Dưỡng Máy Làm Lạnh Nước Chiller Hiệu Quả

• Công Ty Trung Nguyên TNT – Nhà Cung Cấp Máy Móc Phụ Trợ Tin Cậy Ngành Nhựa

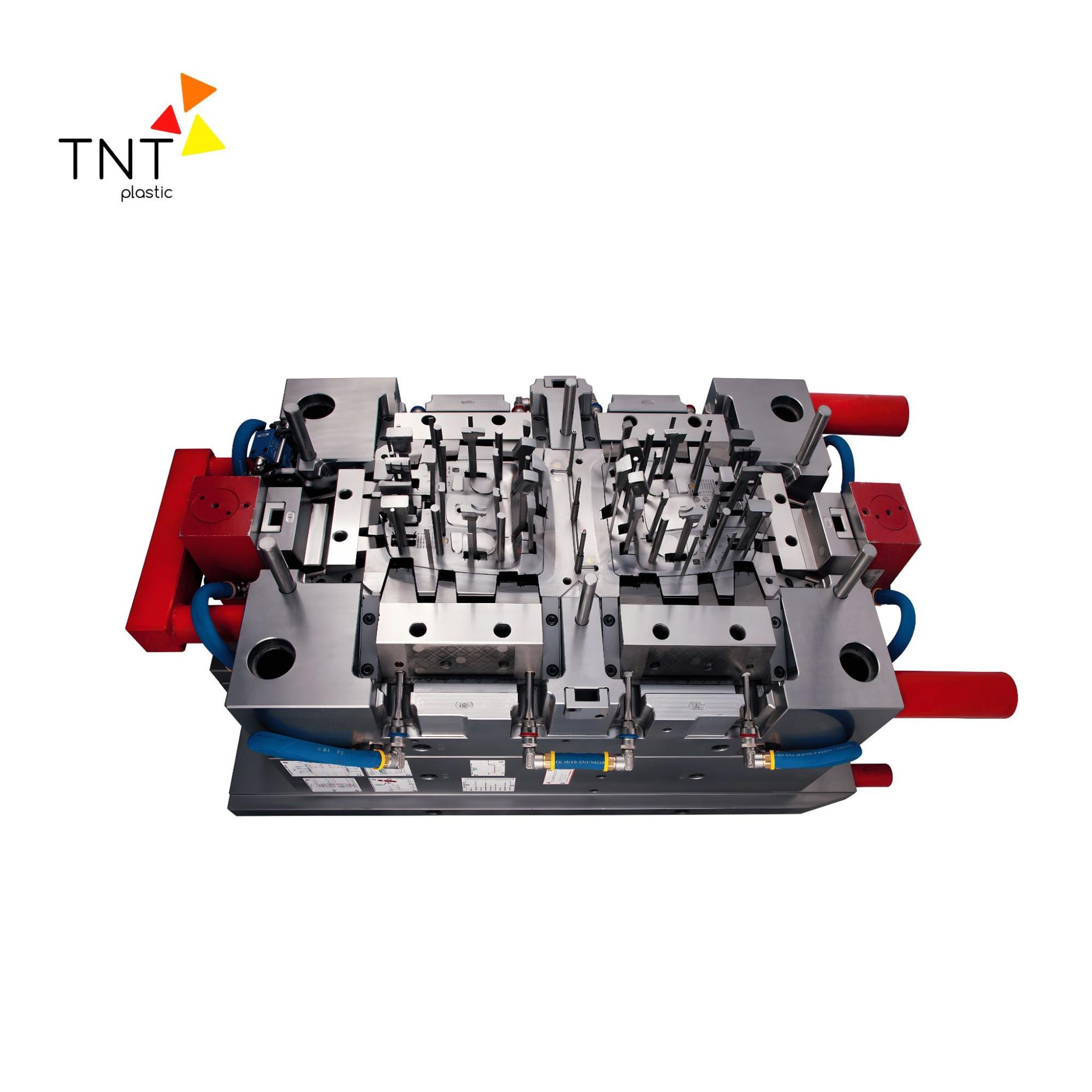

Tìm hiểu về hệ thống làm mát trong khuôn ép nhựa

1. Tầm quan trọng của hệ thống làm mát trong khuôn ép nhựa

Trong quá trình ép nhựa, hệ thống làm mát trong khuôn chính là như là một người bạn đồng hành không thể thiếu. Nó giúp giảm nhiệt độ cho vật liệu nhựa, giúp sản phẩm chất lượng và ổn định hơn. Bằng việc đầu tư vào 1 hệ thống làm mát tốt, doanh nghiệp không chỉ đảm bảo được chất lượng sản phẩm mà còn cải thiện năng suất lao động một cách đáng kể.

Hệ thống làm mát đóng vai trò quan trọng trong việc điều chỉnh thời gian chu trình ép phun. Với nhiệt độ nóng chảy của vật liệu nhựa dao động từ 150 đến 300 độ C, việc làm mát khuôn cần được thực hiện liên tục trong suốt quá trình sản xuất để đảm bảo tỷ lệ sản phẩm nhựa được làm mát lên cao nhất có thể.

Ngoài ra, hệ thống này còn có nhiều vai trò quan trọng khác như hạn chế biến dạng sản phẩm, tản nhiệt cho khuôn và các bộ phận khác, duy trì nhiệt độ ổn định, cũng như hỗ trợ việc rút ngắn thời gian chu kỳ ép và nâng cao năng suất làm việc.

Tầm quan trọng của hệ thống làm mát trong khuôn ép nhựa
(Nguồn: Trung Nguyên TNT)

2. Cấu tạo cơ bản của hệ thống làm mát trong khuôn ép nhựa

Hệ thống làm mát trong khuôn ép nhựa được cấu thành từ mạng lưới thiết bị phức tạp, phối hợp chặt chẽ với nhau và được phân chia thành ba nhóm chức năng chính bao gồm: bộ phận làm mát (tạo nguồn lạnh), bộ phận phân phối lưu chất và bộ phận điều khiển giám sát.

Bộ phận làm mát (Nguồn cấp lạnh)

• Máy làm lạnh nước (Chiller): Là thiết bị cốt lõi đóng vai trò hạ nhiệt độ của dòng nước tuần hoàn xuống mức yêu cầu trước khi đưa vào khuôn. Đối với các hệ thống hiện đại như dòng Chiller công nghiệp của Trung Nguyên TNT, máy được trang bị lốc nén Panasonic cao cấp, bo mạch điều khiển trung tâm thông minh, dàn nóng ống đồng tản nhiệt lá nhôm và bơm nước công suất lớn giúp hệ thống duy trì nhiệt độ tối ưu, vận hành êm ái và tiết kiệm điện năng .

• Tháp giải nhiệt (Cooling Tower): Thường áp dụng cho hệ thống quy mô lớn, sử dụng cơ chế trích nhiệt tự nhiên của nước nóng ra ngoài không khí thông qua các tấm tản nhiệt và quạt gió, giúp hạ nhiệt độ dòng nước tối ưu trước khi tuần hoàn trở lại.

• Bơm nước chuyên dụng: Đóng vai trò như “trái tim” của hệ thống, tạo ra áp lực mạnh mẽ để cưỡng bức dòng nước làm mát lưu thông liên tục từ thiết bị hạ nhiệt (Chiller/Tháp giải nhiệt) đi qua các kênh bên trong khuôn ép và quay trở về một cách ổn định.

Bộ phận phân phối nước làm mát

• Đường ống dẫn lưu chất: Hệ thống ống dẫn (thường bằng đồng hoặc vật liệu chịu nhiệt, chịu áp lực cao) chịu trách nhiệm vận chuyển nước lạnh đến khuôn và gom nước nóng sau giải nhiệt đưa ra ngoài một cách an toàn, chống rò rỉ.

• Van phân phối nước: Bao gồm các dạng van cơ học hoặc van điện tử, có chức năng tiết lưu, điều chỉnh chính xác lưu lượng nước đi vào từng cụm kênh làm mát cụ thể trong khuôn. Việc này giúp phân bổ nhiệt lượng đồng đều, tránh lãng phí năng lượng tại các vùng không cần thiết.

• Bộ lọc nước công nghiệp: Đóng vai trò loại bỏ cặn bẩn, rong rêu, rác và tạp chất trong nguồn nước tuần hoàn. Thiết bị này giúp bảo vệ các đường ống siêu nhỏ trong lõi khuôn không bị tắc nghẽn, đảm bảo hiệu suất trao đổi nhiệt và kéo dài tuổi thọ cho toàn hệ thống.

Bộ phận điều khiển và giám sát

• Hệ thống điều khiển trung tâm: Nơi tiếp nhận dữ liệu và xử lý toàn bộ hoạt động của hệ thống, cho phép kỹ thuật viên dễ dàng cài đặt thông số nhiệt độ, áp suất chuẩn theo yêu cầu của từng loại mã hàng và vật liệu nhựa .

• Cảm biến nhiệt độ và áp suất: Các đầu dò cảm biến được lắp đặt tại các vị trí ngõ vào/ra của khuôn và Chiller để đo lường, hiển thị thông số thời gian thực lên đồng hồ giám sát, giúp phát hiện sớm các sự cố sụt áp, quá nhiệt hay rò rỉ môi chất.

• Hệ thống quản lý lưu lượng: Sử dụng van điều khiển tự động kết hợp cảm biến dòng chảy giúp kiểm soát lượng lưu chất di chuyển qua khuôn một cách linh hoạt, tăng cường hiệu quả tản nhiệt cục bộ và tối ưu hóa chu kỳ ép phun.

3. Nguyên lý hoạt động của hệ thống làm mát trong khuôn ép nhựa

Hệ thống làm mát trong khuôn ép nhựa hoạt động dựa trên nguyên lý tuần hoàn nước làm mát. Quá trình bắt đầu khi nước làm mát được bơm từ máy làm mát nước hoặc tháp giải nhiệt vào khuôn ép nhựa. Nước chảy qua các kênh làm mát trong khuôn, hấp thụ nhiệt từ nhựa nóng chảy và làm nguội khuôn.

Nước nóng sau đó được dẫn ra khỏi khuôn và trở lại máy làm mát hoặc tháp giải nhiệt để hạ nhiệt độ trước khi tiếp tục chu trình làm mát. Quá trình này được điều khiển và giám sát bởi hệ thống điều khiển nhiệt độ và lưu lượng nước, đảm bảo nhiệt độ và lượng nước làm mát luôn ở mức tối ưu.

Việc duy trì nhiệt độ làm mát ổn định và đồng đều là rất quan trọng, vì nó ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu suất sản xuất. Hệ thống cảm biến và điều khiển tự động giúp đảm bảo quá trình làm mát diễn ra liên tục và hiệu quả, giảm thiểu tối đa các lỗi sản phẩm và chi phí sản xuất.

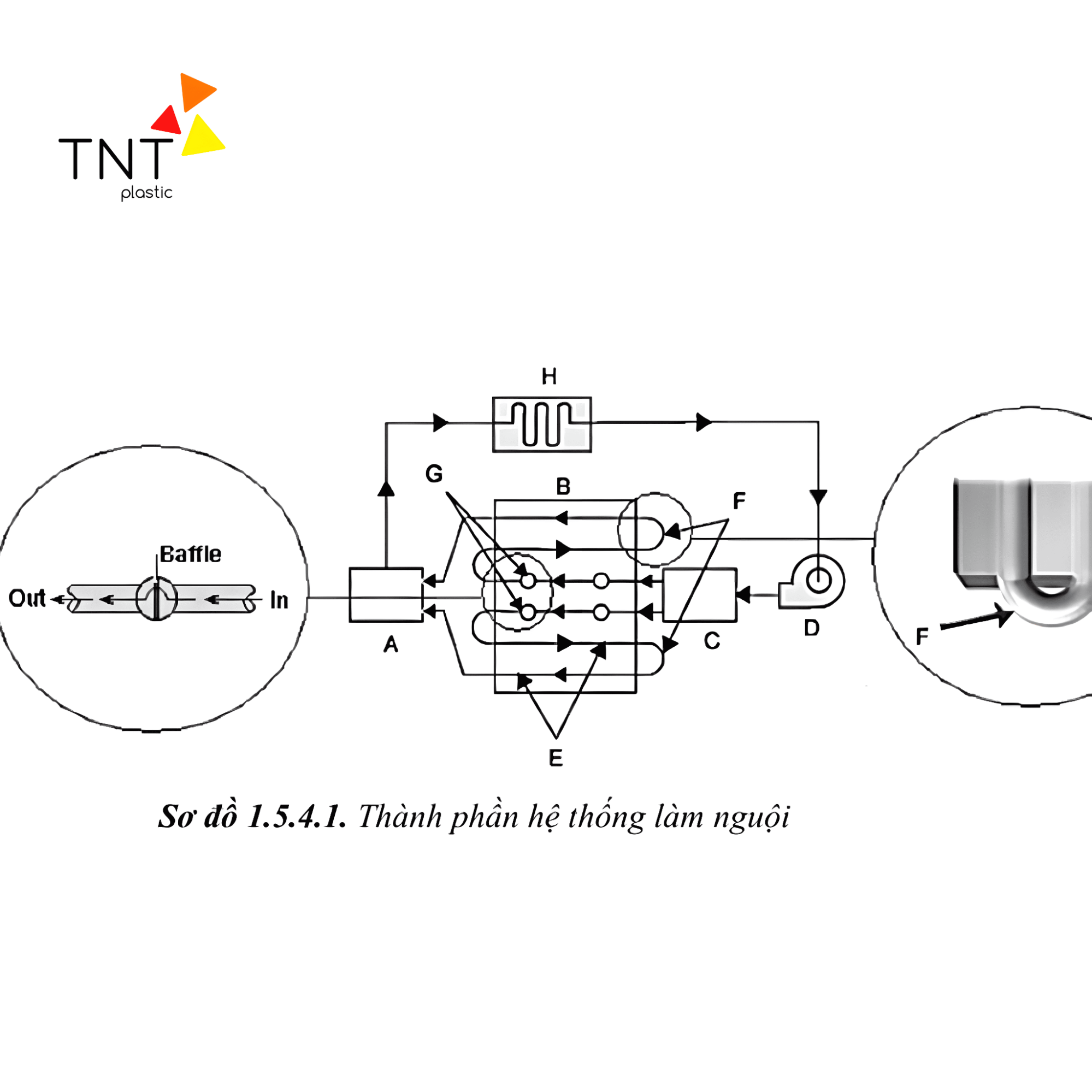

Sơ lược về nguyên lý hoạt động hệ thống làm mát khuôn ép nhựa

4. Các yếu tố ảnh hưởng đến hệ thống làm mát trong khuôn ép nhựa

Hiệu suất và độ ổn định của hệ thống làm mát chịu sự tác động trực tiếp từ nhiều yếu tố kỹ thuật phức tạp đan xen trong suốt quá trình vận hành của khuôn ép nhựa

• Thiết kế và bố trí kênh làm mát: Vị trí, kích thước, chiều dài và cấu trúc (dạng zic-zắc, mạng lưới hay vách ngăn baffle) của đường ống trong khuôn quyết định sự đồng đều của nhiệt độ. Thiết kế sai lệch sẽ gây ra hiện tượng tản nhiệt không đều, dẫn đến lỗi cong vênh, co ngót sản phẩm.

• Vật liệu làm khuôn và đặc tính nhựa: Khả năng truyền nhiệt phụ thuộc lớn vào hệ số dẫn nhiệt của vật liệu làm khuôn (thép, hợp kim đồng, nhôm) và nhiệt độ nóng chảy, độ dày thành của từng loại vật liệu nhựa (PP, ABS, PC…).

• Thông số vận hành của lưu chất: Lưu lượng, áp suất và nhiệt độ đầu vào của nước làm mát từ máy Chiller cần được duy trì ổn định. Nếu dòng chảy quá yếu hoặc bị biến động nhiệt, chu kỳ làm mát sẽ bị kéo dài và làm giảm năng suất.

• Chất lượng nguồn nước làm mát: Nguồn nước không đảm bảo, chứa nhiều tạp chất hoặc độ cứng cao sẽ tích tụ cặn đá vôi, rong rêu bên trong vách ống. Lớp cặn này đóng vai trò như chất cách nhiệt, làm giảm nghiêm trọng hiệu suất trao đổi nhiệt và gây tắc nghẽn hệ thống.

• Nhiệt độ và môi trường nhà xưởng: Nhiệt độ môi trường xung quanh cao hoặc sự thông thoáng của khu vực đặt tháp giải nhiệt kém sẽ gián tiếp làm giảm hiệu quả hạ nhiệt của dòng nước trước khi quay trở lại khuôn.

5. Trung Nguyên TNT – Nhà cung cấp hệ thống làm mát trong khuôn ép nhựa chất lượng và uy tín

Công ty CP Trung Nguyên TNT là đơn vị hàng đầu trong việc cung cấp các hệ thống làm mát trong khuôn ép nhựa. Với nhiều năm kinh nghiệm và đội ngũ chuyên gia giàu kinh nghiệm, chúng tôi luôn cố gắng không ngừng để mang đến cho quý khách hàng những sản phẩm và dịch vụ tốt nhất, đáp ứng mọi nhu cầu.

Trung Nguyên TNT không chỉ là nhà cung cấp máy móc phụ trợ, mà còn là đối tác đáng tin cậy đồng hành cùng sự phát triển của các doanh nghiệp trong ngành nhựa. Khi hợp tác với chúng tôi, bạn sẽ được đảm bảo về:

• Sản phẩm chất lượng, có nguồn gốc xuất xứ rõ ràng và chứng nhận quốc tế.
• Sự đa dạng trong mẫu mã, phù hợp với mọi nhu cầu của sản xuất.
• Giá cả cạnh tranh, hợp lý trên thị trường.
• Đội ngũ tư vấn và hỗ trợ khách hàng nhiệt tình, chu đáo.
• Dịch vụ lắp đặt, bảo hành, và bảo trì tận tình suốt quá trình sử dụng sản phẩm.
• Giao hàng nhanh chóng đến tay khách hàng.

Để biết thêm thông tin chi tiết và nhận báo giá, quý khách hàng vui lòng liên hệ với Trung Nguyên TNT qua hotline bên dưới.

Hệ thống làm mát trong khuôn ép nhựa đóng vai trò thiết yếu trong việc nâng cao chất lượng và hiệu suất sản xuất. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của hệ thống này giúp bạn có cái nhìn tổng quan và lựa chọn được giải pháp phù hợp nhất. Với sự hỗ trợ của Trung Nguyên TNT, khách hàng hoàn toàn có thể yên tâm về chất lượng và hiệu quả của hệ thống làm mát trong quá trình sản xuất của doanh nghiệp. Chúng tôi luôn sẵn sàng hỗ trợ và đồng hành cùng quý khách hàng trên con đường phát triển bền vững.
